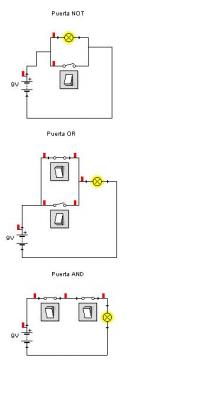

informacion puertas logicas
Puerta equivalencia (XNOR)
| Entrada A | Entrada B | Salida  |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |

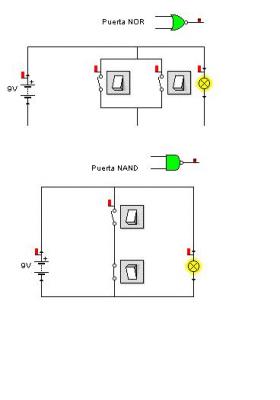

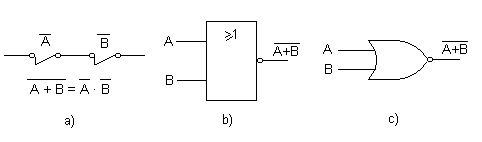

Puerta NO-O (NOR)
| Entrada A | Entrada B | Salida  |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |

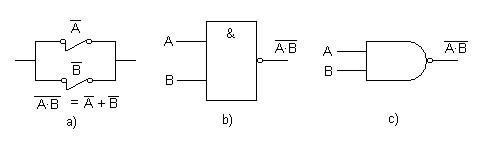

Puerta NO-Y (NAND)
| Entrada A | Entrada B | Salida  |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
definicion:Una puerta lógica, o compuerta lógica, es un dispositivo electrónico que es la expresión física de un operador booleano en la lógica de conmutación. Cada puerta lógica consiste en una red de dispositivos interruptores que cumple las condiciones booleanas para el operador particular. Son esencialmente circuitos de conmutación integrados en un chip.

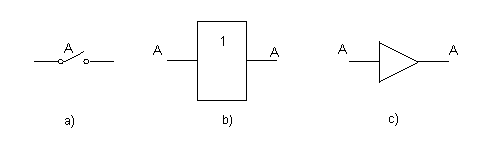

Puerta SI o Buffer
| Entrada A | Salida A |
|---|---|
| 0 | 0 |
| 1 | 1 |

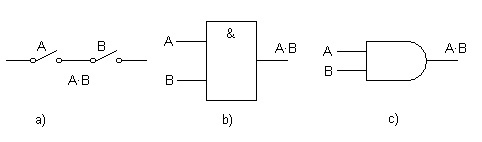

Puerta Y (AND)
| Entrada A | Entrada B | Salida AB |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |

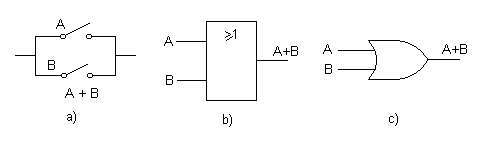

Puerta O (OR)
| Entrada A | Entrada B | Salida A + B |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |

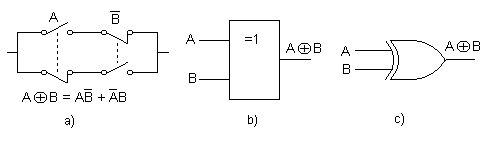

Puerta OR-exclusiva (XOR)
| Entrada A | Entrada B | Salida A  B |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
| Entrada A | Entrada B | Entrada C | Salida A B C |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 |
| 0 | 1 | 0 | 1 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 0 |
| 1 | 1 | 1 | 1 |
Puerta NO (NOT)
| Entrada A | Salida  |
|---|---|
| 0 | 1 |
| 1 | 0 |
aplicaciones señales analogicasy digitales
analogicas:
. las señales analógicas de video
transfiere las señales digitales ...
tipos de condensadores
un condensador o capacitor es un dispositivo que esta formado por un par de conductores, generalmente en forma de tablas, esferas o láminas, separados por un material dieléctrico (siendo este utilizado en un condensador para disminuir el campo eléctrico, ya que actúa como aislante) o por el vacío, que, sometidos a una diferencia de potencial (d.d.p.) adquieren una determinada carga eléctrica.
tipos
- Condensador de aire. Se trata de condensadores, normalmente de placas paralelas, con dieléctrico de aire y encapsulados en vidrio. Como la permitividad eléctrica es la unidad, sólo permite valores de capacidad muy pequeños.
- Condensador de mica. La mica posee varias propiedades que la hacen adecuada para dieléctrico de condensadores: bajas pérdidas, exfoliación en láminas finas, soporta altas temperaturas y no se degrada por oxidación o con la humedad.
- Condensadores de papel. El dieléctrico es papel parafinado, bakelizado o sometido a algún otro tratamiento que reduce su higroscopía y aumenta el aislamiento. Se apilan dos cintas de papel, una de aluminio, otras dos de papel y otra de aluminio y se enrollan en espiral. las cintas de aluminio constituyen las dos armaduras, que se conectan a sendos terminales.
- Condensadores autorregenerables. Los condensadores de papel tienen aplicaciones en ambientes industriales. Los condensadores autorregenerables son condensadores de papel, pero la armadura se realiza depositando aluminio sobre el papel. Ante una situación de sobrecarga que supere la rigidez dieléctrica del dieléctrico, el papel se rompe en algún punto, produciéndose un cortocircuito entre las armaduras, pero este corto provoca una alta densidad de corriente por las armaduras en la zona de la rotura. Esta corriente funde la fina capa de aluminio que rodea al cortocircuito, restableciendo el aislamiento entre las armaduras.
- Condensador electrolítico. El dieléctrico es una disolución electrolítica que ocupa una cuba electrolítica. Con la tensión adecuada, el electrolito deposita una capa aislante muy fina sobre la cuba, que actúa como una armadura y el electrolito como la otra. Consigue capacidades muy elevadas, pero tienen una polaridad determinada, por lo que no son adecuados para funcionar con corriente alterna. La polarización inversa destruye el óxido, produciendo una corriente en el electrolito que aumenta la temperatura, pudiendo hacer arder o estallar el condensador. Existen de varios tipos:
- Condensador para corriente alterna. Está formado por dos condensadores electrolíticos en serie, con sus terminales positivos interconectados.
- Condensador variable. Este tipo de condensador tiene una armadura móvil que gira en torno a un eje, permitiendo que se introduzca más o menos dentro de la otra. El perfil de la armadura suele ser tal que la variación de capacidad es proporcional al logaritmo del ángulo que gira el eje.
- Condensador de ajuste. Son tipos especiales de condensadores variables. Las armaduras son semicirculares, pudiendo girar una de ellas en torno al centro, variando así la capacidad.
- existenen muchos otros tipos de condensadores como
- Condensador de aluminio.
- Condensador de aluminio seco
- Condensador de tantalio
- Condensador para corriente alterna.
- Condensador de poliéster
- Condensador styroflex

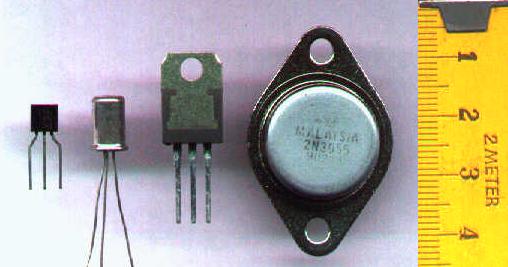

tipos de transistores
El Transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador.
tipos:
Transistor de punta de contacto.
Primer transistor que obtuvo ganancia, inventado en 1947 por J. Bardeen y W. Brattain. Consta de una base de germanio sobre la que se apoyan, muy juntas, dos puntas metálicas que constituyen el emisor y el colector
BJT por sus siglas en inglés, se fabrica básicamente sobre un monocristal de Germanio, Silicio o Arseniuro de Galio, que tienen cualidades de semiconductores, estado intermedio entre conductores como los metales y los aislantes como el diamante
Transistores y electrónica de potencia
Con el desarrollo tecnológico y evolución de la electrónica, la capacidad de los dispositivos semiconductores para soportar cada vez mayores niveles de tensión y corriente ha permitido su uso en aplicaciones de potencia
ejemplos resistencias variables por la temperatura
Un termistor es un semiconductor que varía el valor de su resistencia eléctrica en función de la temperatura. Existen dos clases de termistores: NTC y PTC.
las aplicaciones son muy variadas como termostatos
El termistor PTC pierde sus propiedades y puede comportarse eventualmente de una forma similar al termistor NTC si la temperatura llega a ser demasiado alta.
Las aplicaciones de un termistor PTC están, por lo tanto, restringidas a un determinado margen de temperaturas.
ejemplos resistencias variables con la luz
Una LDR es un dispositivo optoelectrónico capaz de variar su resistencia según la luz que incide en él. Cuanta más luz recibe, más baja es la resistencia. Sin luz, una buena LDR se ha de comportar como un circuito abierto se ha de tener en cuenta, el tiempo que emplea una LDR en pasar de un estado de máxima resistencia, a otro de mínima resistencia se puede aplicar en tornos ambientes para disminuir las intensidad de la liminosidad...
diferencias
Un LED, siglas en inglés de Light-Emitting Diode (diodo emisor de luz) es un dispositivo semiconductor (diodo) que emite luz cuasi-monocromática, es decir, con un espectro muy angosto, cuando se polariza de forma directa y es atravesado por una corriente eléctrica. El color, (longitud de onda), depende del material semiconductor empleado en la construcción del diodo, pudiendo variar desde el ultravioleta, pasando por el espectro de luz visible, hasta el infrarrojo, recibiendo éstos últimos la denominación de IRED (Infra-Red Emitting Diode).

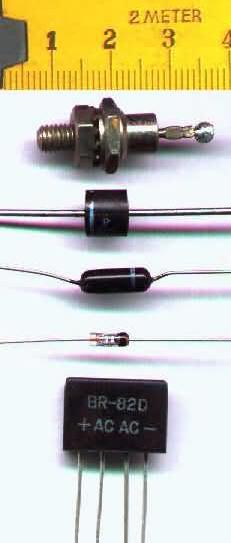

Un diodo es un dispositivo que permite el paso de la corriente eléctrica en una única dirección. De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones, por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con muy pequeña resistencia eléctrica.
Un diodo Zener, es un diodo de silicio que se ha construido para que funcione en las zonas de rupturas. Llamados a veces diodos de avalancha o de ruptura, el diodo zener es la parte esencial de los reguladores de tensión casi constantes con independencia de que se presenten grandes variaciones de la tensión de red, de la resistencia de carga y temperatura

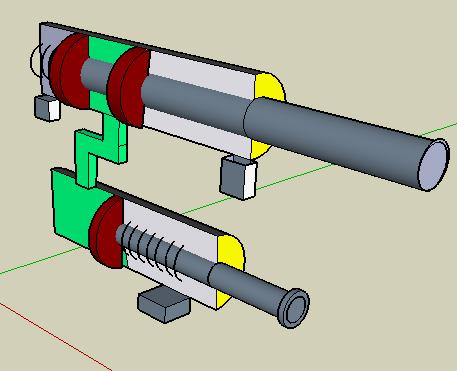

prensa neumatica en google esketchup
google sketchup
montaje ordenador
mas domotica
DEFINICION DE DOMOTICA AL MAS ABAJO
domotica
boyle mariotte
diferentes tipos de automatismos
macanico:
puerta corredera:
reloj:
hidraulico:
prensa hidraulica
neumatico:
electronico
modo de fabricacion de un circuito integrado
¿CUAL ES EL MATERIAL BASICO?
Silicio.
El silicio en su forma pura se presenta como un material brillante, oscuro y más bien duro que cuando está muy purificado, es un semiconductor intrínseco. El silicio puede estar cristalizado, y lo hace en forma de cristales que utilizamos para hacer transistores y circuitos integrados. Un ejemplo es la arena que se encuentra en la playa, la cual está compuesta por silicio y oxigenoGermanio.
Se usa en semiconductores y transistores. En forma de monocristales para la fabricación de elementos ópticos (lentes, prismas y ventanas) para espectroscopía infrarroja: Espectroscopios, detectores de infrarrojos. El alto índice de refracción del óxido de germanio lo hace útil para la fabricación de lentes gran angular de cámaras fotográficas y objetivos de microscopio.Arseniuro de Galio.
Se usa en semiconductores.Comparado con el silicio es caro y frágil, pero conduce la electricidad mucho mejor que el silicio y emite luz.
¿QUE ES LA FITOLITOGRAFIA?
l proceso consiste en transferir un patrón desde una fotomáscara (denominada retícula) a la superficie de una oblea. El silicio, en forma cristalina, se procesa en la industrial en forma de obleas. Las obleas se emplean como substrato litográfico, no obstante existen otras opciones como el vidrio, zafiro, e incluso metales. La fotolitografía (también denominada como "microlitografía" o "nanolitografía") trabaja de manera análoga a la litografía empleada trdicionalmente en los trabajos de impresión y comparte algunos principios fundamentales con los procesos fotográficos.
¿QUE METODOS DE DOPADO SE UTILIZA?
microprocesadores
La tarea del procesador es la de tratar las series de órdenes en lenguaje máquina, pues el lenguaje máquina es el único que entiende el procesador. Las instrucciones en el lenguaje máquina no son exactamente iguales para todos los ordenadores, sino que solo son validas para el tipo de microprocesador en cuestión. Los diferentes miembros de la familia 80xxx trabajan sin embargo con el mismo lenguaje máquina, lo que permite que estos sean compatibles entre ellos.
EDIFICIOS INTELIGENTES
CARACTERÍSTICAS GENERALES
- es un desarrollo informático propio cuyas principales características son:
- INTEGRACIÓN. Todo el sistema funciona bajo el control de un Ordenador Personal. De esta manera, los usuarios no tienen que estar pendientes de los diversos equipos autónomos, con su propia programación , indicadores situados en diferentes lugares, dificultades de interconexión entre equipos de distintos fabrícantes, etc.
- INTERRELACIÓN. Una de las príncipales características que debe ofrecer un sistema domótico es la capacidad para relacionar diferentes elementos y obtener una gran versatilidad y varíedad en la toma de decisiones. Así, por ejemplo, es sencillo relacionar el funcionamiento del Aire Acondicionado con el de otros electrodomésticos, o con la apertura de ventanas, o con que la vivienda esté ocupada o vacía, etc.
- FACILIDAD DE USO. Con una sola mirada a la pantalla del Ordenador Personal, el usuario está completamente informado del estado de su vivienda. Y si desea modificar algo, solo necesitará pulsar un reducido número de teclas. Así , por ejemplo, la simple observación de la pantalla nos dirá si tenemos correo pendiente de recoger en el buzón, las temperaturas dentro y fuera de la vivienda, si está conectado el Aire Acondicionado, cuando se ha regado el jardín por última vez, si la tierra está húmeda, si hay alguien en las proximidades de la vivienda , etc.
- CONTROL REMOTO. Las mismas posibilidades de supervisión y control disponibles localmente, (excepto sonido y música ambiental) pueden obtenerse mediante conexión telefónica desde otro PC, en cualquier lugar del mundo. De gran utilidad será en el caso de personas que viajan frecuentemente, o cuando se trate de residencias de fin de semana, chalets en la playa, etc.
. FIABILIDAD. Los Ordenadores Personales actuales son máquinas muy potentes, rápidas y fiables. Si añadimos la utilización de un Sistema de Alimentación Ininterrumpida, ventilación forzada de CPU, batería de gran capacidad que alimente períférícos, apagado automático de pantalla,etc. disponemos de una plataforma ideal para aplicaciones domóticas, capaz de funcionar muchos años sin problemas.
- ACTUALIZACIÓN. La puesta al día del sistema es muy sencilla. Al aparecer nuevas versiones y mejoras solo es preciso cargar el nuevo programa en su equipo. Toda la lógica de funcionamiento se encuentra en el software y no en los equipos instalados. De este modo, cualquier instalación existente puede beneficiarse de las nuevas versiones, sin ningún tipo de modificación.
ES UN SISTEMA DE BUCLE CERRADO
logica cableada y programada
, la lógica cableada industrial es la técnica de diseño de pequeños a complejos autómatas utilizados en plantas industriales, básicamente con relés cableados. En la acepción de los técnicos en telecomunicaciones y en informática, la lógica cableada utiliza compuertas lógicas discretas (TTL, CMOS, HCMOS), para implementar circuitos digitales de comunicaciones y computadores.
La lógica cableada industrial consiste en el diseño de automatismos con circuitos cableados entre contactos auxiliares de relés electromecánicos, contactores de potencia, relés temporizados, diodos, relés de protección, válvulas óleo-hidráulicas o neumáticas y otros componentes
----------------------------------------------------
Logica programada es lo contrario de la logica cableada, es decir, este tipo de diseño permite utilizar un circuito o un proyecto para muchas otras funciones con el simple cambio del software que incorpora.
La lógica programada se basa en dispositivos lógicos programables (PLD), los cuales tienen una función no establecida, al contrario que las puertas lógicas que tienen una función fíja en el momento de su fabricación. Antes de poder utilizar el PLD en un circuito, este debe ser programado.

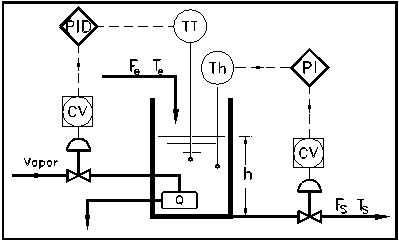

sistema de bucle abierto y cerrado
CERRRADO
ABIERTO
